ТЕЛКОМ FK-D-IN/OUT-9-4-HFFR-BK Оптический кабель распределительный (Distribution), универсальный (IN/OUT), SM (G.652D), 4 волокна, HFFR, черный

Торговая марка: ТЕЛКОМ

Страна: Россия

Артикул: FK-D-IN/OUT-9-4-HFFR-BK

Код товара: 24598

39,91

37,69

35,47

Применение

Полностью диэлектрический кабель с плотным буфером, распределительный,

с возможностью непосредственного подключения разъемов.

Используется для стационарной прокладки магистральных кабельных подсистем,

а также в рамках локальных сетей внутри и вне помещений.

Поддерживает передачу данных на короткие и средние расстояния.

Пригоден для прокладки в стояках и кабельных каналах.

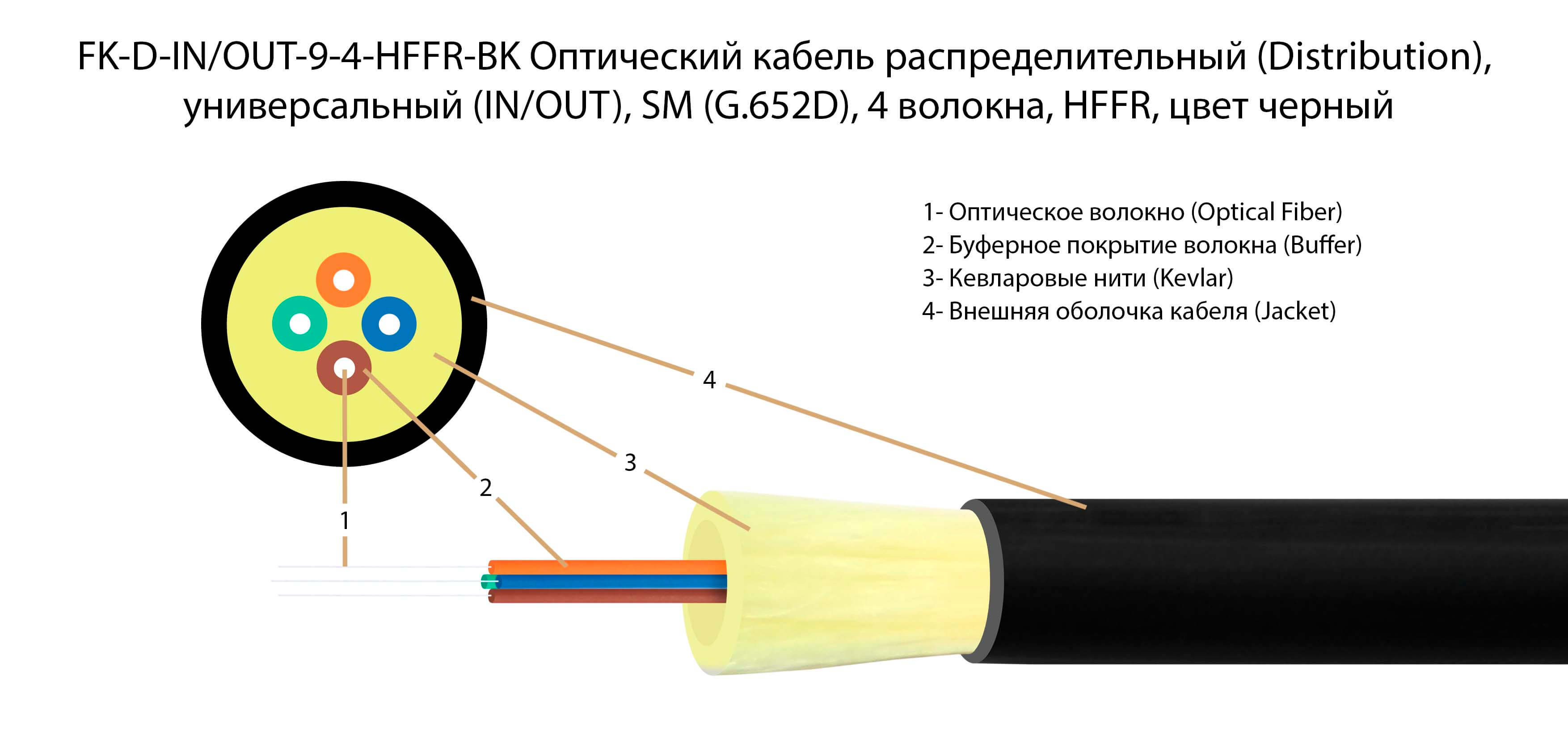

Описание конструкции и материалов

Волоконно-оптический кабель с плотным буфером (tight buffer).

Содержит 4 волокна в буферном покрытии (LSZH) внешним диаметром 0,9 мм.

Конструкция усилена гидроизолирующими упрочняющими арамидными нитями и защищена

внешней оболочкой из безгалогенного огнестойкого компаунда, исполнение "нг-HF"(HFFR).

Материал внешней оболочки выполнен в черном цвете и устойчив к воздействию УФ излучения.

Характеристики
Количество волокон	2 волокна	4 волокна	8 волокон	12 волокон	16 волокон	24 волокна
Вес 1 км кабеля, кг	23	25	48	65	84	134
Мин.радиус изгиба (монтаж), мм	90	98	132	150	182	224
Мин.радиус изгиба (эксплуатация), мм	45	50	66	75	91	112
Макс.растягивающее усилие (монтаж), Н	900	900	1500	1500	1500	1500
Макс.растягивающее усилие (эксплуатация), Н	600	540	900	900	900	900
Раздавливающее усилие	200 Н/см
Ударопрочность	1,5 Н*м
Изгибоустойчивость	300 циклов
Температура эксплуатации	–40°C – +75°C
Стандартная упаковка (метраж)	2000м

Количество волокон	2 волокна	4 волокна	8 волокон	12 волокон	16 волокон	24 волокон	48 волокон
Диаметр кабеля, мм	3,0	5,0	5,5	6,5	7,5	8,2	10,5

Характеристики оптических волокон 9/125

Характеристики одномодового (SM) волокна согласно ITU-T(1)
Параметр	9/125 OS1 G.652B	9/125 OS2 G.652D	Нечувствительное к изгибам (bend-insensitive)		Ед. изм.
Параметр	9/125 OS1 G.652B	9/125 OS2 G.652D	9/125 OS2 G.657A1	9/125 OS2 G.657A2	Ед. изм.
Шифр в партномере и названии Hyperline	9 (OS1)	9 (OS2)	9А1 (OS2)	9А2 (OS2)
Затухание (свободный буфер) на волне: 1310 нм 1383 нм 1550 нм 1625 нм	≤ 0,34 – ≤ 0,21 –		≤ 0,35 ≤ 0,31 ≤ 0,22 ≤ 0,25		дБ/км
Затухание (плотный буфер) на волне: 1310 нм 1383 нм 1550 нм 1625 нм	≤ 0,40 – ≤ 0,28 –		≤ 0,40 ≤ 0,38 ≤ 0,30 ≤ 0,40		дБ/км
Хроматическая дисперсия в диапазоне: 1285 – 1330 нм 1530 – 1565 нм 1565 – 1625 нм	≤ 3,5 ≤ 18 ≤ 22	≤ 3,5 ≤ 18 ≤ 22	≤ 3,5 ≤ 18 ≤ 22	≤ 3,5 ≤ 18 ≤ 22	пс/ нм•км
Длина волны нулевой дисперсии	1312±12	1312±12	1312±12	1312±12	нм
Диаметр модового пятна на волне: 1310 нм 1550 нм	9,2±0,4 10,4±0,6	9,2±0,4 10,4±0,6	8,9±0,4 9,9±0,5	8,9±0,4 9,9±0,5	μм
Длина волны отсечки в кабеле	≤ 1260	≤ 1260	≤ 1260	≤ 1260	нм
Значение ПМД в волокне	≤ 0,2	≤ 0,2	≤ 0,2	≤ 0,2	пс/км
Диаметр оболочки	125,0±0,7	125,0±0,7	125,0±0,7	125,0±0,7	μм
Неконцентричность сердцевина/оболочка	≤ 0,5	≤ 0,5	≤ 0,5	≤ 0,5	μм
Некруглость оболочки	≤ 1,0	≤ 1,0	≤ 1,0	≤ 1,0	%
Диаметр покрытия	245±5	245±5	245±5	245±5	μм
Тестовое усилие на разрыв	≥ 0,7	≥ 0,7	≥ 0,7	≥ 0,7	ГН/м²
Потери на макроизгибе(2)при 1550/1625 нм: 10 изгибов радиусом 15 мм 1 изгиб радиусом 10 мм 1 изгиб радиусом 7,5 мм	- - -	- - -	0,25/1,0 0,75/1,5 -	0,03/0,1 0,1/0,2 0,5/1,0	дБ
1) Спецификации на другие категории одномодового волокна доступны по запросу.
2) Тестирование согласно IEC 60793-1-47.
