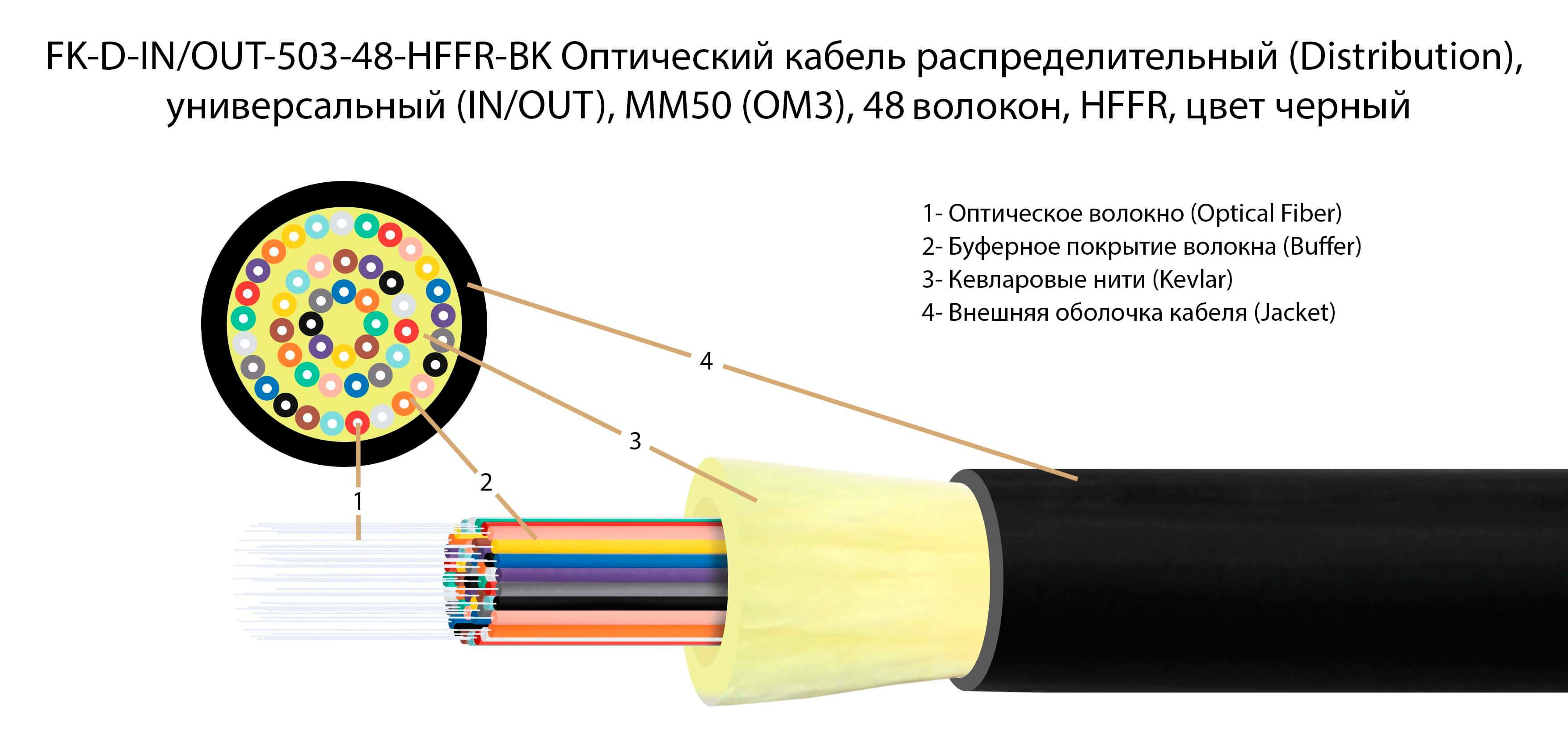

ТЕЛКОМ FK-D-IN/OUT-503-48-HFFR-BK Оптический кабель распределительный (Distribution), универсальный (IN/OUT), MM 50/125 (OM3), 48 волокон, HFFR, черный
| Характеристики | ||||||
| Количество волокон | 2 волокна | 4 волокна | 8 волокон | 12 волокон | 16 волокон | 24 волокна |
| Вес 1 км кабеля, кг | 23 | 25 | 48 | 65 | 84 | 134 |
| Мин.радиус изгиба (монтаж), мм | 90 | 98 | 132 | 150 | 182 | 224 |
| Мин.радиус изгиба (эксплуатация), мм | 45 | 50 | 66 | 75 | 91 | 112 |
| Макс.растягивающее усилие (монтаж), Н | 900 | 900 | 1500 | 1500 | 1500 | 1500 |
| Макс.растягивающее усилие (эксплуатация), Н | 600 | 540 | 900 | 900 | 900 | 900 |
| Раздавливающее усилие | 200 Н/см | |||||
| Ударопрочность | 1,5 Н*м | |||||
| Изгибоустойчивость | 300 циклов | |||||
| Температура эксплуатации | –40°C – +75°C | |||||
| Стандартная упаковка (метраж) | 2000м | |||||
| Количество волокон | 2 волокна | 4 волокна | 8 волокон | 12 волокон | 16 волокон | 24 волокон | 48 волокон |
| Диаметр кабеля, мм | 3,0 | 5,0 | 5,5 | 6,5 | 7,5 | 8,2 | 10,5 |
| Характеристики многомодового (MM) волокна согласно IEC 60793(1) | |||||
| Параметр | 62.5/125 μм | 50/125 μм | Ед. изм. | ||
| Шифр в партномере и названии Hyperline | 62 (OM1) | 50 (OM2) | 503 (OM3) | 504 (OM4) | |
| Категория характеристик по ISO/IEC 11801 | OM1 | OM2(2) | OM3(3) | OM4(4) | - |
|
Затухание (свободный буфер) на волне: 850 нм 1300 нм |
≤ 3,2 ≤ 1,0 |
≤ 2,8 ≤ 0,9 | дБ/км | ||
|
Затухание (плотный буфер) на волне: 850 нм 1300 нм |
≤ 3,5 ≤ 1,0 |
≤ 3,0 ≤ 1,0 | дБ/км | ||
|
Коэффициент широкополосности(5) на волне: 850 нм 1300 нм |
≥ 200 ≥ 600 |
≥ 500(6) ≥ 800(6) |
≥ 1500 ≥ 500 |
≥ 3500 ≥ 500 | МГц•км |
|
Эффективная полоса пропускания на волне: 850 нм | - | - | ≥ 2000 | ≥ 4700(7) | МГц•км |
|
Расстояние передачи(8) на волне 850/1300 нм: для 1 Гбит/с для 10 Гбит/с для 40/100 Гбит/с |
220/550 33/300 – |
550/950 82/450 – |
970/300 300/300 100/– |
1040/600 550/300 150/– | метр |
| Числовая апертура | 0,275±0,015 | 0,20±0,015 | |||
| Диаметр сердцевины | 62,5±3 | 50±2,5 | μм | ||
| Диаметр оболочки | 125±2 | 125±1 | μм | ||
| Некруглость сердцевины | ≤ 5 | ≤ 4 | % | ||
| Некруглость оболочки | ≤ 1 | ≤ 0,7 | μм | ||
| Неконцентричность сердцевина/оболочка | ≤ 1,5 | ≤ 1,5 | |||
| Диаметр покрытия | 245±10 | 245±10 | μм | ||
| Тестовое усилие на разрыв | ≥ 0,7 | ≥ 0,7 | ГН/м² | ||
