ТЕЛКОМ FK-D-IN/OUT-503-12-HFFR-BK Оптический кабель распределительный (Distribution), универсальный (IN/OUT), MM 50/125 (OM3), 12 волокон, HFFR, черный

Торговая марка: ТЕЛКОМ

Страна: Россия

Артикул: FK-D-IN/OUT-503-12-HFFR-BK

Код товара: 25209

164,29

154,03

143,76

Информация для заказа:

FK-D-IN/OUT-503-12-HFFR-BK Оптический кабель распределительный (Distribution), универсальный (IN/OUT), МM50(ОМ3), 12 волокон, HFFR, цвет черный

Применение

Полностью диэлектрический кабель с плотным буфером, распределительный,

с возможностью непосредственного подключения разъемов.

Используется для стационарной прокладки магистральных кабельных подсистем,

а также в рамках локальных сетей внутри и вне помещений.

Поддерживает передачу данных на короткие и средние расстояния.

Пригоден для прокладки в стояках и кабельных каналах.

Описание конструкции и материалов

Волоконно-оптический кабель с плотным буфером (tight buffer).

Содержит 12 волокон в буферном покрытии (LSZH) внешним диаметром 0,9 мм.

Конструкция усилена гидроизолирующими упрочняющими арамидными нитями и защищена

внешней оболочкой из безгалогенного огнестойкого компаунда, исполнение "нг-HF" (HFFR).

Материал внешней оболочки выполнен в черном цвете и устойчив к воздействию УФ излучения.

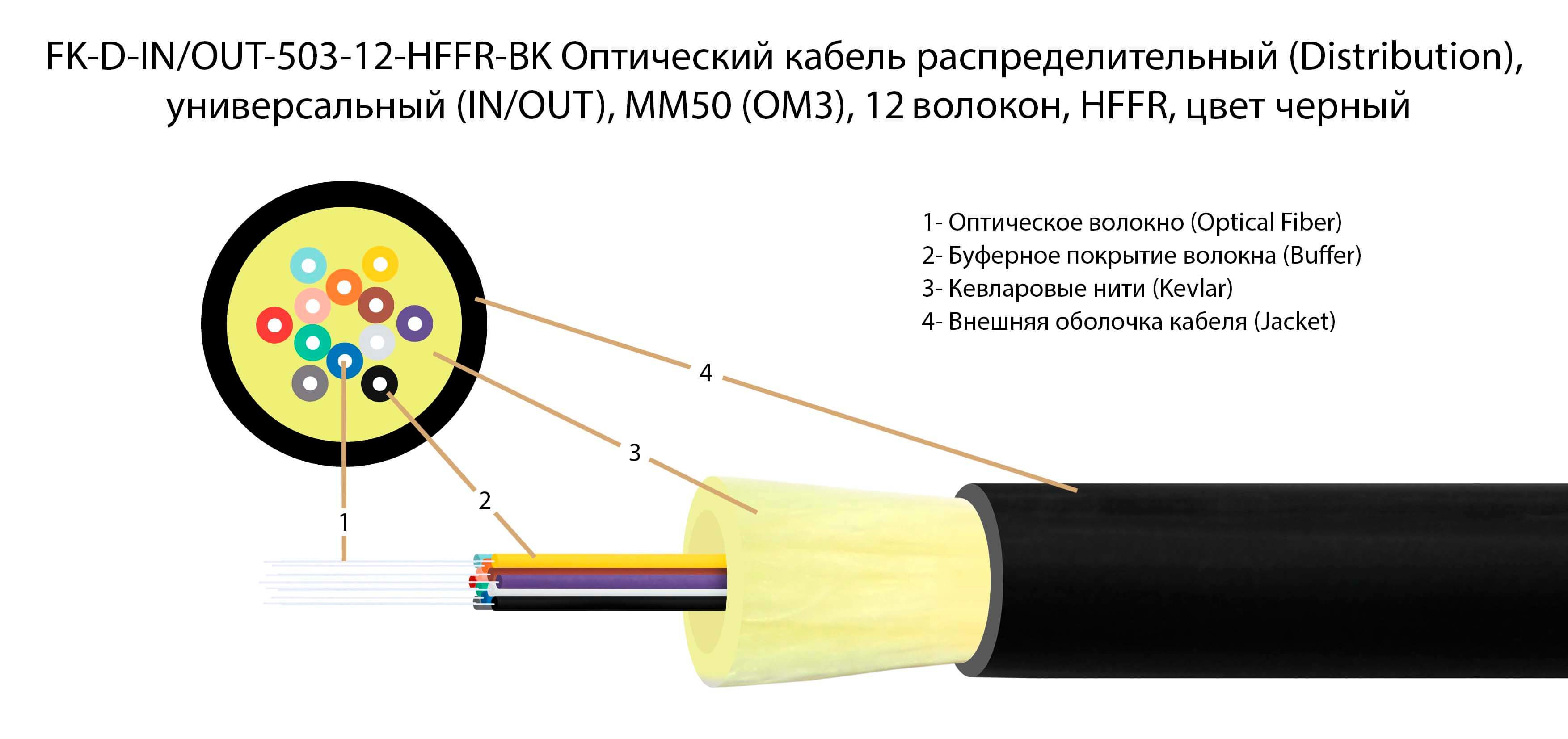

ТЕЛКОМ FK-D-IN/OUT-503-12-HFFR-BK Оптический кабель распределительный

Характеристики
Количество волокон	2 волокна	4 волокна	8 волокон	12 волокон	16 волокон	24 волокна
Вес 1 км кабеля, кг	23	25	48	65	84	134
Мин.радиус изгиба (монтаж), мм	90	98	132	150	182	224
Мин.радиус изгиба (эксплуатация), мм	45	50	66	75	91	112
Макс.растягивающее усилие (монтаж), Н	900	900	1500	1500	1500	1500
Макс.растягивающее усилие (эксплуатация), Н	600	540	900	900	900	900
Раздавливающее усилие	200 Н/см
Ударопрочность	1,5 Н*м
Изгибоустойчивость	300 циклов
Температура эксплуатации	–40°C – +75°C
Стандартная упаковка (метраж)	2000м

Количество волокон	2 волокна	4 волокна	8 волокон	12 волокон	16 волокон	24 волокон	48 волокон
Диаметр кабеля, мм	3,0	5,0	5,5	6,5	7,5	8,2	10,5

Характеристики многомодового (MM) волокна согласно IEC 60793(1)
Параметр	62.5/125 μм	50/125 μм			Ед. изм.
Шифр в партномере и названии Hyperline	62 (OM1)	50 (OM2)	503 (OM3)	504 (OM4)
Категория характеристик по ISO/IEC 11801	OM1	OM2(2)	OM3(3)	OM4(4)	-
Затухание (свободный буфер) на волне: 850 нм 1300 нм	≤ 3,2 ≤ 1,0	≤ 2,8 ≤ 0,9			дБ/км
Затухание (плотный буфер) на волне: 850 нм 1300 нм	≤ 3,5 ≤ 1,0	≤ 3,0 ≤ 1,0			дБ/км
Коэффициент широкополосности(5) на волне: 850 нм 1300 нм	≥ 200 ≥ 600	≥ 500(6) ≥ 800(6)	≥ 1500 ≥ 500	≥ 3500 ≥ 500	МГц•км
Эффективная полоса пропускания на волне: 850 нм	-	-	≥ 2000	≥ 4700(7)	МГц•км
Расстояние передачи(8) на волне 850/1300 нм: для 1 Гбит/с для 10 Гбит/с для 40/100 Гбит/с	220/550 33/300 –	550/950 82/450 –	970/300 300/300 100/–	1040/600 550/300 150/–	метр
Числовая апертура	0,275±0,015	0,20±0,015
Диаметр сердцевины	62,5±3	50±2,5			μм
Диаметр оболочки	125±2	125±1			μм
Некруглость сердцевины	≤ 5	≤ 4			%
Некруглость оболочки	≤ 1	≤ 0,7			μм
Неконцентричность сердцевина/оболочка	≤ 1,5	≤ 1,5
Диаметр покрытия	245±10	245±10			μм
Тестовое усилие на разрыв	≥ 0,7	≥ 0,7			ГН/м²
